Máquina de rayos X: tipos, especificaciones y cómo elegir para su institución
Todo lo que necesita saber sobre la máquina de rayos X para sala fija — generadores, flat panels DR, configuraciones de sala, diferencias entre marcas y cuánto cuesta equipar un servicio de radiología en Colombia
🩻
Equipo técnico de GSMED Imaging — radiología diagnóstica Colombia
Basado en catálogos técnicos Agfa HealthCare DX-D 300/500, Fujifilm FDR D-EVO III, Carestream DRX-Excel, Canon CXDI, normativa ANLA e INVIMA Colombia y experiencia de instalación de salas de radiología en Colombia 2026.
La máquina de rayos X es el equipo de diagnóstico por imagen más ubicuo en Colombia — está en hospitales de todos los niveles, clínicas, consultorios y centros de salud rurales. Pero no todas las máquinas de rayos X son iguales: entre un equipo analógico de los años 90 y un sistema de radiografía digital directa (DR) de 2026 hay una diferencia de calidad, velocidad y costo operativo enorme. Esta guía explica qué hay que saber para elegir bien.

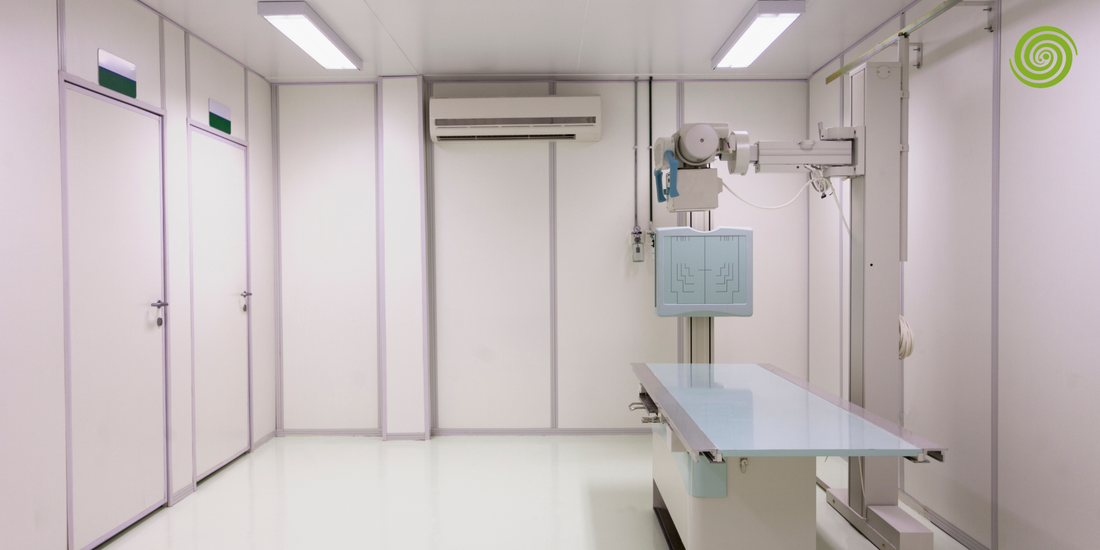

1. Anatomía de una máquina de rayos X de sala fija
Una máquina de rayos X de sala fija tiene tres grandes subsistemas que trabajan coordinados para generar una radiografía:
⚡
El generador
Convierte la corriente eléctrica de la red en la alta tensión (kV) necesaria para acelerar los electrones en el tubo de rayos X. Los generadores modernos son de alta frecuencia (HF) — más pequeños, más estables y con menor dosis al paciente que los generadores de baja frecuencia antiguos. Potencia típica: 32–80 kW. El generador puede ser de piso, de techo o integrado en el panel de mando.
🔦
El tubo de rayos X
El componente que genera los rayos X. Contiene el cátodo (filamento que emite electrones) y el ánodo rotante de tungsteno (donde los electrones impactan y generan los rayos X). El tubo tiene una vida útil finita — habitualmente expresada en Unidades de Calor (HU) acumuladas. Los tubos modernos soportan cargas de 600.000–1.000.000 HU. Es el componente más costoso de reemplazar.
📡
El detector (flat panel DR)
Captura los rayos X que atraviesan al paciente y los convierte en imagen digital. Los detectores modernos son flat panels de silicio amorfo (a-Si) o selenio amorfo (a-Se). Tamaños estándar: 35×43 cm (tórax/abdomen) y 24×30 cm (extremidades). La resolución del detector se mide en lp/mm (pares de línea por milímetro) — típicamente 2,5–4,5 lp/mm en radiología general.
32–80 kW
Potencia del generador de alta frecuencia en equipos de radiología general
43×43 cm
Tamaño máximo del flat panel — cubre tórax completo en una sola exposición
3 seg
Tiempo de aparición de imagen en sistemas DR directos — sin revelado
DICOM
Estándar de conectividad — integra el equipo con PACS y sistema de turnos RIS
2. Tipos de máquina de rayos X para sala fija
| Tipo | Configuración | Ventajas | Ideal para |
|---|---|---|---|
| Sistema de tubo suspendido en techo | Tubo colgante de riel en techo + detector mural + mesa de exploración | Mayor rango de movimiento del tubo · Accesibilidad para pacientes en silla de ruedas · Ocupa todo el volumen de la sala | Radiología general hospitalaria · Alto volumen · Tórax + extremidades + columna |
| Sistema con columna de suelo (floor stand) | Tubo en columna de piso + detector mural o en mesa | Sin obras en el techo · Instalación más rápida · Menor costo inicial | Clínicas medianas · Instalación en salas sin techo especializado |
| Sistema con mesa basculante (fluoroscopia convencional) | Tubo bajo la mesa basculante + intensificador de imagen o flat panel | Permite fluoroscopia dinámica · Estudios de contraste (tránsito, cistografía) | Radiología con estudios de contraste · Hospitales con gastroenterología |
| Sistema digital directo con detector fijo | Tubo + detector DR fijo integrado en la mesa | Sistema más ergonómico para pacientes encamados · Detector siempre en posición | Traumatología · Urgencias · Ortopedia |
3. Marcas disponibles en Colombia y diferencias clave
🇩🇪
Agfa HealthCare (DX-D 300 / DX-D 500)
La marca europea de referencia en radiología digital directa. El DX-D 300 es la entrada a la gama DR directa — flat panel 35×43 cm con resolución 2,5 lp/mm. El DX-D 500 es el sistema premium con detector 43×43 cm y resolución 3,4 lp/mm para radiología de alta demanda. Software MUSICA para optimización automática de la imagen. Fuerte presencia en hospitales colombianos de alta complejidad.
→ Calidad imagen premium · Software MUSICA · Presente en alta complejidad Colombia
🇯🇵
Fujifilm (FDR D-EVO III)
El sistema DR de Fujifilm con detector ISS (Irradiation Side Sampling) que captura los rayos X en la cara de entrada del detector en lugar de la cara de salida — lo que mejora la resolución de la imagen especialmente en estructuras finas como trabéculas óseas. Flat panel de 35×43 cm estándar. Software Virtual Grid para reducir la necesidad de rejilla antidifusora, simplificando los procedimientos.
→ ISS detector · Virtual Grid · Resolución trabéculas óseas
🇺🇸
Carestream (DRX-Excel)
Sistema modular con detector DR inalámbrico (wireless cassette) de 35×43 cm que puede usarse tanto en sala fija como en bedside portátil con el mismo detector. Solución costo-efectiva para instituciones que necesitan cubrir tanto sala fija como radiografía portátil con un solo detector. Buena presencia en clínicas colombianas medianas.
→ Detector inalámbrico · Doble uso fijo/portátil · Costo-efectivo
🇯🇵
Canon Medical (CXDI series)
Los flat panels CXDI de Canon son detectores de referencia en calidad de imagen — especialmente para mamografía y radiología musculoesquelética fina. Sistemas de alta gama con precio elevado. Menos presencia en Colombia que Agfa o Fujifilm, pero disponibles para instituciones de alta complejidad que priorizan la máxima calidad de imagen.
→ Alta gama · Calidad imagen referencia · Menor presencia Colombia
4. Habilitación obligatoria en Colombia — lo que no puede saltarse
Requisitos regulatorios para operar una máquina de rayos X en Colombia (1) Registro INVIMA del equipo — verificar que el modelo específico tiene registro vigente; (2) Licencia de funcionamiento ANLA — Autoridad Nacional de Licencias Ambientales, para operar fuentes de radiación ionizante; (3) Concepto del físico médico — certifica el blindaje de la sala (paredes, puerta plomada, ventana plomada), la dosimetría del personal técnico y el protocolo de protección radiológica; (4) Habilitación del servicio de radiología ante la Secretaría de Salud departamental (Resolución 2003/2014 del Ministerio de Salud). El proceso completo toma 2–4 meses. Sin estos 4 pasos, operar el equipo es ilegal en Colombia.
5. Preguntas frecuentes
¿Cuánto cuesta una máquina de rayos X digital en Colombia?
El precio varía según el tipo de sistema y la marca. Un sistema DR completo de sala fija (generador + tubo + flat panel 35×43 cm + software) nuevo puede costar entre USD 35.000 y USD 90.000. Un sistema de gama alta con flat panel 43×43 cm y mayor potencia puede superar USD 100.000. A esto hay que sumar: blindaje de la sala (USD 5.000–20.000 según el tamaño), honorarios del físico médico (USD 2.000–5.000), e instalación eléctrica especializada. Contacte a GSMED para cotización específica según sus necesidades.
¿Cuánto tiempo dura un tubo de rayos X?
La vida útil de un tubo de rayos X depende del número de exposiciones, la carga por exposición (kV y mAs) y el tiempo de enfriamiento entre exposiciones. En términos prácticos, en un servicio de radiología de mediana demanda (20–40 radiografías diarias), un tubo moderno puede durar 5 a 10 años. Los fabricantes expresan la vida útil del tubo en Unidades de Calor (HU) acumuladas — típicamente 600.000–1.200.000 HU. Los sistemas modernos tienen contadores de HU acumuladas para planificar el reemplazo preventivo del tubo antes de que falle inesperadamente.
